Wanneer temperatuurschommelingen in een spuitgietmatrijs ervoor zorgen dat kunststof onderdelen gaan flitsen, of wanneer de sealbalk van een verpakkingsmachine na drie weken continu gebruik het begeeft, controleren onderhoudsmonteurs vaak als laatste het patroonverwarmingselement. De oplossing is meestal niet om de hele machine te vervangen, maar om de selectie- en installatieparameters van het element zelf opnieuw te bekijken. Een betrouwbaar patroonverwarmingselement heeft een levensduur die wordt bepaald door de wattdichtheid, het omhulselmateriaal, de dichtheid van het gecomprimeerde magnesiumoxide en het terminale afdichtingsproces, en niet alleen door het vermogen en de lengte.
Wat een patroonverwarmingselement doet

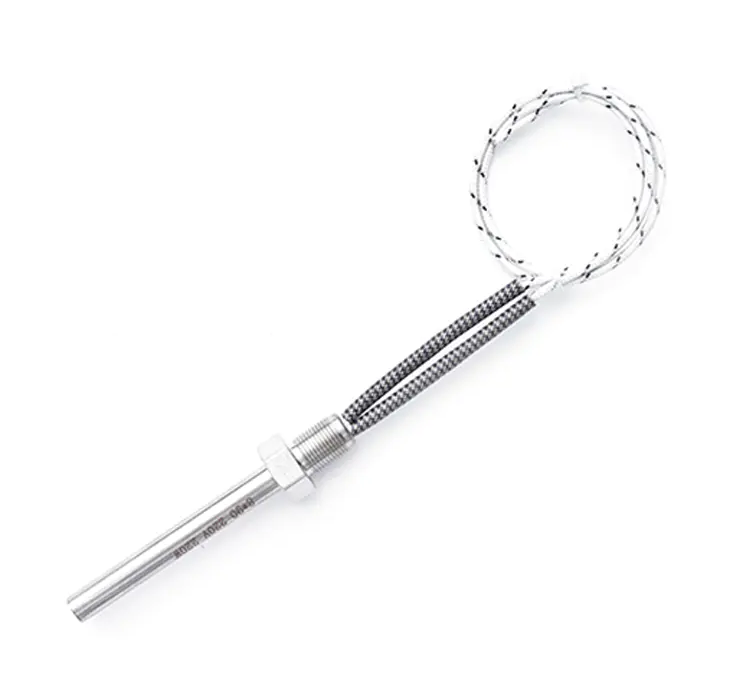

Een patroonverwarmingselement is een buisvormig industrieel verwarmingselement dat in boorgaten wordt gestoken. Het werkingsprincipe is gebaseerd op een eenvoudig maar efficiënt circuit: een nikkel-chroomspiraal genereert warmte wanneer hij wordt aangedreven, de dichte magnesiumoxide-isolatie brengt die warmte over naar een roestvrijstalen omhulsel, en het omhulsel geleidt deze door nauw contact met de omringende metalen basis. Omdat de warmtebron rechtstreeks in het te verwarmen object is ingebed, levert deze een snelle respons en nauwkeurige plaatselijke temperatuurregeling, waardoor deze waardevol is voor mallen, hotrunners en andere industriële armaturen.
Bij spuitgiet- en spuitgietmatrijzen worden patroonverwarmingselementen gewoonlijk ingebed in spruitstukken of kernen. In verpakkingsmachines worden ze in kanalen in sealmatrijzen gestoken. Bij deze toepassingen heeft de uniformiteit van de verdeling van de oppervlaktetemperatuur rechtstreeks invloed op de maatnauwkeurigheid, de kwaliteit van het uiterlijk en de cyclustijd. Wanneer er sprake is van matrijsinstallatie, a patroonverwarmer met vaste blokkeerplaat helpt voorkomen dat het element beweegt tijdens trillingen of demontage, waardoor de montage wordt vereenvoudigd.
Patroonverwarmer met vaste blokkeerplaat voor installatie van matrijzen Deze patroonverwarmer is voorzien van een vaste blokkeerplaat die beweging tijdens montage en bediening voorkomt. De betrouwbare constructie zorgt voor een uniforme warmteverdeling, waardoor de verwarmingstijden worden verkort en de productie-efficiëntie bij matrijstoepassingen wordt verbeterd. Bekijk Product → Constructiedetails die de warmteafgifte en levensduur regelen
De levensduur van een patroonverwarmingselement hangt af van vier structurele factoren: omhulselmateriaal, isolatiedichtheid van magnesiumoxide, kwaliteit van de verwarmingsspiraal en de afdichtingsmethode van de terminal.
Schedemateriaal
De mantel moet bestand zijn tegen de bedrijfstemperatuur, mechanische slijtage en incidentele chemische aantasting. 304 roestvrij staal is geschikt voor de meeste standaardvormscenario's. 316 roestvrij staal is beter bestand tegen vocht en licht corrosieve omgevingen. 321 roestvrij staal en Incoloy 800/840 zijn bedoeld voor behoeften bij hoge temperaturen of hoge wattdichtheid. Een praktische regel is dat hoe hoger de manteltemperatuur, hoe lager de toegestane wattdichtheid.
| Schedemateriaal | Maximale manteltemperatuur | Aanbevolen omstandigheden |
|---|---|---|
| 304 roestvrij staal | 400°C | Vormverwarming voor algemeen gebruik |
| 316 roestvrij staal | 400°C | Vochtige of licht corrosieve omgevingen |
| 321 roestvrij staal | 500°C | Vormen op hoge temperatuur, cyclische verwarming |
| Incoloy 800 / 840 | 600°C | Extreme hitte, hoge wattdichtheid |
Magnesiumoxide-isolatie
De verdichtingsdichtheid van magnesiumoxide, gemeten in g/cm³, is een sleutelfactor voor zowel de thermische geleidbaarheid als de isolatieweerstand. Een lage verdichtingsdichtheid zorgt ervoor dat de isolatieweerstand snel daalt bij hoge temperaturen, terwijl een hogere dichtheid zorgt voor betere thermische paden en de thermische weerstand tussen spoel en mantel vermindert. Voor apparatuur met een vermogen lager dan 500 V wordt normaal gesproken verwacht dat de koude-isolatieweerstand minimaal 100 MΩ bedraagt, maar wat belangrijker is, is of deze stabiel blijft tijdens warme werking.
Verwarmingsspiraal
Het spoelmateriaal is meestal een nikkel-chroomlegering, meestal 80/20 of 60/16. De draaddiameter en het aantal windingen bepalen de elementweerstand. Als de klant een specifiek vermogen bij een specifieke spanning nodig heeft, moet het spoelontwerp daarbij aansluiten. Het verhogen van de spanning om meer warmte te verkrijgen zal de levensduur van het element verkorten, omdat de spoelwarmte toeneemt met het kwadraat van de spanning.
Beëindiging
De beëindiging is een van de grootste faalpunten. Soldeerverbindingen die worden blootgesteld aan hoge temperaturen ontwikkelen oxidatie en mechanische vermoeidheid. Goede terminalontwerpen omvatten metalen slangbescherming, looddraden met een rechte hoek of externe aansluitblokken. In omgevingen met spattende koelvloeistof verlengt een waterdichte terminalstructuur de looptijd merkbaar.
Hoe u het juiste patroonverwarmingselement selecteert
De juiste selectievolgorde is: bevestig de afmeting van het geboorde gat en de effectieve verwarmde lengte, bevestig vervolgens de beoogde bedrijfstemperatuur en de toegestane manteltemperatuur, bereken vervolgens het stroomvereiste en stem ten slotte de spanning en de kabelconfiguratie op elkaar af. Begin nooit vanuit vermogen.
- Meet de diameter van het montagegat. Gangbare standaardmaten zijn 6,35 mm, 8 mm, 10 mm, 12,7 mm en dergelijke, maar de werkelijke gattolerantie moet worden gecontroleerd. Een te strakke pasvorm bemoeilijkt de demontage en kan het element beschadigen. Een te losse pasvorm creëert een luchtspleet. Voor de meeste patroonverwarmingselementen is de aanbevolen montageopening ongeveer 0,05 mm tot 0,1 mm groter dan de manteldiameter.
- Bepaal de effectieve verwarmde lengte. De werkelijke insteekdiepte in het boorgat bepaalt de verwarmde zone. Te veel onverwarmde lengte verspilt energie, terwijl te weinig lengte plaatselijke oververhitting veroorzaakt.
- Bereken het benodigde vermogen en de spanning. Schat het stroomvereiste op basis van massa, temperatuurstijging en verwarmingstijd, en vergelijk vervolgens de spanning op de locatie (bijvoorbeeld 230 V of 400 V tussen fasen) en de weerstandswaarde.
- Kies de lead-wire-configuratie. Voor krappe ruimtes bespaart een binnenuitgangsdraad ruimte. Voor frequente montage en demontage of in natte omgevingen verdient metalen slangbescherming of waterdichte afdichting de voorkeur.
Wattdichtheid is een van de meest onbegrepen specificaties in de wereld selectie elektrische verwarmingselementen . Een lage dichtheid beschermt warmtegevoelige polymeren, een gemiddelde dichtheid zorgt voor een evenwichtige respons, en een hoge dichtheid is alleen de moeite waard als de temperatuurregeling nauwkeurig is en het vormmateriaal dit kan verdragen. De onderstaande tabel vat typische bereiken samen voor praktische referentie.
| Toepassing | Wattdichtheidsbereik | Typische beperking |
|---|---|---|
| Thermoplastische mallen | 2–5 W/cm² | Lage dichtheid om de viscositeit stabiel te houden |
| Standaard schimmelverwarming | 5–15 W/cm² | Evenwichtige controle en reactie |
| Sterf en hot runner | 10–20 W/cm² | Nauwkeurige regeling met hoogfrequente cycli |
| Testopstellingen en klein gereedschap | 15–25 W/cm² | Strakke controle van de oppervlaktetemperatuur |
Toepassingsscenario's in verschillende sectoren
Patroonverwarmingselementen vervullen verschillende rollen in productieomgevingen. In spuitgietmatrijzen zorgen ze voor de temperatuur die nodig is voor het vullen van kunststof en het vasthouden van druk. In hotrunner-systemen werken ze met veerspiraalverwarmers om de smeltstroom consistent te houden. In verpakkingsmachines zorgen ze voor een stabiele afdichting door efficiënte warmteoverdracht. Verschillende soorten apparatuur stellen verschillende mechanische eisen aan het element.
Wanneer er in de werkomgeving sprake is van spatten van koelvloeistof of een hoge luchtvochtigheid, a waterdichte patroonverwarmer zorgt ervoor dat de afgedichte structuur een snelle achteruitgang van de isolatieweerstand voorkomt, waardoor kostbare ongeplande stilstand wordt vermeden.
Waterdichte patroonverwarmer voor omgevingen met hoge luchtvochtigheid Deze waterdichte patroonverwarmer is ontworpen voor zware omstandigheden en maakt gebruik van corrosiebestendige materialen om het binnendringen van vocht te voorkomen. Het zorgt voor een stabiele, efficiënte verwarming in toepassingen waar spatten van koelvloeistof of een hoge luchtvochtigheid anders storingen zouden kunnen veroorzaken. Bekijk Product → Veel voorkomende faaloorzaken en preventiemaatregelen
De meeste fouten zijn geen willekeurige kwaliteitsproblemen. Het zijn front-end ontwerpfouten die zijn ontstaan door selectie- of installatieomstandigheden.
- Oververhitting: de temperatuur van de mantel overschrijdt de materiaallimiet. Verlaag de wattdichtheid of stap over op een 321- of Incoloy-mantel.
- Doorbranding van de bedrading: de terminal wordt rechtstreeks blootgesteld aan de hete zone. Gebruik een metalen slang met een rechte hoekuitgang om de voedingsdraad uit de buurt van de warmtebron te houden.
- Daling van de isolatieweerstand: magnesiumoxide absorbeert vocht of olie. Gebruik een waterdichte structuur en bewaar het element droog tijdens opslag.
- Gaten komen niet overeen: een te grote speling veroorzaakt plaatselijke thermische spanning op het element. Boor opnieuw en houd een speling van 0,05-0,1 mm aan.
Wanneer standaardproducten niet genoeg zijn
Standaardcatalogi bevatten alleen algemene specificaties. Voor projecten die minder ruimte, meerhoekige uitgangen, geïntegreerde temperatuurcontrolesensoren of speciale schroefdraadbevestiging vereisen, wordt productie op maat belangrijk. Fabrikanten kunnen doorgaans volgens tekeningen elementen met speciale diameters, lengtes en aansluitconstructies produceren.
Wanneer de montageruimte uiterst beperkt is, kan a micro-patroonverwarmer is een praktische keuze voor smalle gereedschapskanalen en kleine laboratoriumopstellingen. Varianten met dubbele schroefdraad, rechthoekige metalen slangconstructie, externe voedingsdraad en keramisch geïsoleerde draadopties kunnen ook worden gecombineerd op basis van de onderhoudsfrequentie van de machine, de positie van de warmtebron en de bedradingsruimte.
Micro-patroonverwarmer voor krappe ruimtes en nauwkeurige verwarming Deze micropatroonverwarming is ideaal voor besloten ruimtes en levert nauwkeurige temperatuurregeling met minimaal warmteverlies. Het compacte ontwerp is geschikt voor smalle gereedschapskanalen en kleine armaturen en biedt betrouwbare prestaties bij verwarmingstaken met beperkte ruimte. Bekijk Product → Bij het selecteren van een patroonverwarmingselement gaat het niet om het kiezen van het duurste of krachtigste model. Het juiste pad is om eerst de afmeting van het geboorde gat en de positie van de warmtebron te lezen, de werktemperatuur te bevestigen en vervolgens de wattdichtheid en de terminalstructuur te kiezen. Bij onzekere toepassingen kunt u de boortekening naar het technische team van de leverancier sturen, zodat zij vóór de aankoopbeslissing een duidelijke specificatie kunnen geven. Een goed geselecteerd element kan tienduizenden uren in het veld draaien. Valt de toepassing buiten de standaardbereiken, stuur dan de boortekening naar de contactteam van de fabrikant voor een praktische beoordeling.
