Een drooglijn met een luchtsnelheid van 90 m3/min kan ongeveer 10 procent van zijn verwarmingsefficiëntie verliezen als de lamellenafstand op een luchtvoorverwarmerbuis te klein is. Vaker wel dan niet is het echte probleem niet de verwarming zelf, maar de discrepantie tussen het buisontwerp en de werkelijke luchtomstandigheden. Dat is de reden waarom het selecteren van een luchtvoorverwarmerbuis betekent dat u de materiaaltemperatuur, de wattdichtheid en de lamellengeometrie in evenwicht moet brengen vóór de installatie, en niet nadat er een storing is opgetreden.
Wat is een luchtvoorverwarmerbuis?
Een luchtvoorverwarmerbuis is een warmtewisselingscomponent die de temperatuur verhoogt van de lucht die door een kanaal, oven of droogkamer stroomt. In ketelsystemen winnen buisvoorverwarmers warmte terug uit rookgas. Bij elektrische verwarmingsapparatuur is de buis een omsloten weerstandsverhitter met een metalen omhulsel, magnesiumoxide-isolatie en, bij de meeste luchttoepassingen, vinnen om het warmteoverdrachtsoppervlak te vergroten. De weerstandsdraad is spiraalvormig gewikkeld en verpakt met MgO, dat warmte overdraagt terwijl de mantel elektrisch isoleert. De mantel wordt dichtgelast en gerold tot een uiteindelijke diameter, typisch van 6,5 mm tot 12,5 mm. Dit artikel richt zich op de elektrisch verwarmde versie, omdat procesingenieurs deze het vaakst specificeren als ontwerpcomponent.
Veel voorkomende soorten luchtvoorverwarmerbuizen
Standaard luchtvoorverwarmerbuizen zijn verkrijgbaar in rechte, U-vormige, W-vormige en O-vormige configuraties.
Rechte, U-vormige en W-vormige configuraties
Een rechte buis is de eenvoudigste vorm en past in installaties waarbij de verwarmde lengte overeenkomt met de kanaaldiepte. Een U-vormige buis keert terug in zichzelf, waardoor een kort kanaal een lange effectieve verwarmingslengte kan herbergen. W-vormige buizen voegen nog een bocht toe, waardoor een nog actiever oppervlak ontstaat in een compacte ruimte. In de praktijk is het U-vormige formaat een goede standaard voor ovens met geforceerde convectie, omdat de aansluitklemmen aan dezelfde kant blijven, wat de bedrading vereenvoudigt. Bijvoorbeeld, een U-vormige gelamelleerde luchtverwarmingsbuis wordt meestal gespecificeerd wanneer de kanaalhoogte beperkt is, maar het vereiste vermogen hoog is.
Op maat gemaakte U-vormige verwarmingsbuisfabrikanten, leveranciers Xinghua Yading Electric Heating Element Co., Ltd. is China Custom OEM / ODM U-vormige Finned verwarmingsbuisfabrikanten en U-vormige Finned ... Bekijk Product → Finned versus gladde buizen
Gladde buizen zijn gemakkelijker schoon te maken en zijn acceptabel in circulatiesystemen met een laag vermogen. Lamellenbuizen zijn de standaardkeuze voor luchtvoorverwarmers omdat ze het warmteoverdrachtsoppervlak vergroten. De vinfactor, die de verhouding is tussen het lamellenoppervlak en het kale buisoppervlak, varieert normaal gesproken van 2 tot 4. Bij elektrische luchtverwarming zorgt een hogere vinfactor ervoor dat hetzelfde wattage kan worden geleverd bij een lagere oppervlaktebelasting, wat het risico op oxideaanslag verkleint en de levensduur van de buis verlengt. Gladde buizen mogen echter niet worden genegeerd: in cleanroomapparatuur of waar frequente sterilisatie vereist is, kan de afwezigheid van vinnen het onderhoud aanzienlijk eenvoudiger maken.
Materiaalkeuze: de eerste beslissing die de levensduur van de buis beïnvloedt
De eerste selectiestap is mantelmateriaal. Het materiaal bepaalt de maximale continue bedrijfstemperatuur, de corrosietolerantie en de praktische levensduur van de buis. In onderstaande tabel worden de meest voorkomende materialen voor elektrische luchtvoorverwarmerbuizen vergeleken.
| Materiaal | Maximale continue temperatuur | Corrosiebestendigheid | Typische toepassing |
|---|---|---|---|
| Roestvrij staal 304 | 750°C | Goed in droge lucht | Algemene kanaalverwarmers |
| Roestvrij staal 321 | 800°C | Betere schaalweerstand | Ovens en drooglijnen |
| Legering 800 | 815°C | Goede oxidatie en matige zuurbestendigheid | Voorverwarmers met condensatierisico |
| Legering 840 | 900°C | Superieure stabiliteit bij hoge temperaturen | Hoogwaardige industriële luchtverwarming |
Temperatuurgestuurde selectie
De maximale manteltemperatuur moet onder het oxidatiepunt van het materiaal blijven. Voor continu gebruik is roestvrij staal 304 geschikt onder 750°C. Wanneer de uitlaatluchttemperatuur dat niveau overschrijdt, ga dan over op 321 of Alloy 800. Alloy 840 wordt gebruikt wanneer het buisoppervlak zelf de 900°C nadert, bijvoorbeeld bij ontwerpen met een hoge vermogensdichtheid of wanneer de luchtsnelheid laag is.
Corrosie- en condensatieproblemen
In luchtvoorverwarmers kan dauwpuntcorrosie optreden wanneer de temperatuur van het buisoppervlak onder het dauwpunt van het omringende gas daalt. Zelfs in een elektrisch verwarmd kanaal kunnen koude opstartomstandigheden condensaat op het roestvrijstalen oppervlak veroorzaken. Chloriden en sulfaten in de werkplaatslucht tasten vervolgens de mantel aan. Voor omgevingen met bekende vochtigheid bieden een Alloy 800-mantel en een lage wattdichtheidslimiet een extra veiligheidsmarge.
Wattdichtheid en de praktische impact ervan
Wattdichtheid is het vermogen gedeeld door het verwarmde oppervlak, meestal uitgedrukt in W/cm2. Het is het meest bruikbare getal voor het voorspellen van de oppervlaktetemperatuur van de buis. Bij hetzelfde wattage heeft een ribbenbuis een lagere wattdichtheid dan een gladde buis, omdat het vinoppervlak groter is, waardoor de mantel koeler loopt. Bij geforceerde luchttoepassingen met een kanaalsnelheid van 3 m/s of meer is een startbereik van 3 tot 5 W/cm2 veilig voor roestvast staal. Als de luchtstroom onregelmatig is of het kanaal te klein is, kan de effectieve waarde in sommige zones verdubbelen. Daarom blijven veel ingenieurs onder de 3 W/cm2 totdat het daadwerkelijke stroompatroon is geverifieerd. Voor een verwarmingstoestel van 10 kW met een lamellenoppervlak van 2000 cm2 bedraagt de wattdichtheid 5 W/cm2. Als dezelfde verwarmer wordt beoordeeld op het kale buisoppervlak, kan het getal er veel hoger uitzien, dus controleer altijd welk gebied de fabrikant vermeldt.
Voordat u het ontwerp voltooit, vergelijkt u het berekende vermogen met de luchtmassastroom en de temperatuurstijging met behulp van Q = m * cp * dT. Zodra het vereiste vermogen bekend is, past u de buislengte en de vingeometrie aan om de wattdichtheid binnen de veilige band te houden. Een gedetailleerde uitleg van deze relatie is beschikbaar in het artikel over wattdichtheid in elektrische verwarmingselementen .
Finned Tubes: meer oppervlak, minder oververhitting

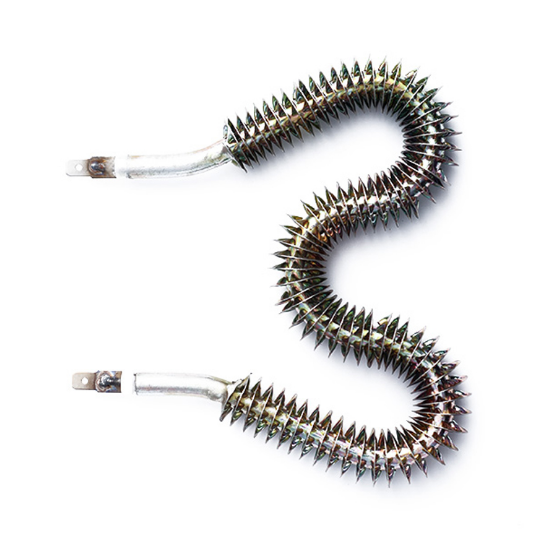

Vinnen veranderen hoe een luchtvoorverwarmerbuis in een kanaal presteert. Zonder vinnen is de warmteoverdrachtscoëfficiënt van de lucht aan de buitenkant laag, waardoor de oppervlaktetemperatuur van de buis snel stijgt en de verwarmingsdraad binnenin heter wordt dan nodig is. Met vinnen stoot dezelfde buis meer warmte af naar de luchtstroom en verbetert de algehele efficiëntie merkbaar. De wisselwerking is drukval: een kleinere afstand tussen de lamellen zorgt voor meer oppervlak, maar ook voor meer weerstand, waardoor de ventilator harder moet werken. Voor stoffige of vezelige lucht is een bredere lamelsteek veiliger, zelfs als de thermische prestaties iets lager zijn. De hoogte, dikte en spoed van de vin bepalen de vinfactor. Een gebruikelijke vinhoogte is 6 tot 15 mm, een dikte van 0,3 tot 0,5 mm en een spoed van 3 tot 6 mm. Wanneer de vraag groot is, a W-vormige verwarmingsbuis met lamellen geeft meer oppervlakte in dezelfde voetafdruk. In ronde kanalen kan een O-vormige verwarmingsbuis met vinnen is ontworpen om de dwarsdoorsnede te volgen en dode zones nabij de kanaalwand te verminderen.
Aangepaste O-vormige gevinde verwarmingsbuisfabrikanten, leveranciers Xinghua Yading Electric Heating Element Co., Ltd. is China Custom OEM / ODM O-vormige Finned verwarmingsbuisfabrikanten en O-vormige Finned ... Bekijk Product →
Op maat gemaakte W-vormige verwarmingsbuisfabrikanten, leveranciers Xinghua Yading Electric Heating Element Co., Ltd. is China Custom OEM / ODM W-vormige vinnen verwarmingsbuisfabrikanten en W-vormige vinnen ... Bekijk Product → Een luchtvoorverwarmerbuis selecteren: een stapsgewijze checklist
Een gestructureerde checklist voorkomt de typische fouten bij nieuwe installaties: een te grote wattdichtheid, verkeerd materiaal of onvoldoende vinoppervlak. Gebruik de volgende volgorde als u een luchtvoorverwarmerbuis specificeert.
- Definieer de luchtmassastroom, de inlaattemperatuur en de vereiste uitlaattemperatuur. Bereken het totale benodigde vermogen.
- Kies een beoogde wattdichtheid. Voor kanaalsnelheden boven 3 m/s is 3–5 W/cm2 een redelijk uitgangspunt; verlaag de waarde als de luchtstroom variabel is.
- Selecteer het mantelmateriaal op basis van de maximaal verwachte buisoppervlaktetemperatuur en eventuele corrosierisico's in de omgeving.
- Kies tussen gladde en gevinde buizen. Finned buizen hebben de voorkeur, tenzij reinigbaarheid de hoogste prioriteit heeft.
- Bevestig de montagerichting, buigradii, thermokoppelpositie en elektrische aansluitingen vóór productie met de fabrikant.
Voor meer richtlijnen over het verbeteren van het algehele systeem, lees verder hoe de energie-efficiëntie van industriële luchtverwarmingssystemen kan worden verbeterd met efficiënte luchtverwarmingsbuizen .
Veelvoorkomende fouten en preventie
Zelfs een goed gespecificeerde buis kan defect raken als de geïnstalleerde omstandigheden afwijken van het ontwerp. De meest voorkomende storingen zijn oververhitting, kapotte isolatie en mechanische schade aan de vinnen.
- Burn-out door oververhitting: dit komt tot uiting als een zichtbaar verkleurd gebied op de schede. Het komt meestal door een wattdichtheid die te hoog is voor het werkelijke debiet, of door een ventilatorstoring. Controleer de richting en snelheid van de luchtstroom en voeg een stroomschakelaar toe.
- Isolatiefout: dit verschijnt als lekstroom wanneer het magnesiumoxide vocht absorbeert, vaak na een koude uitschakeling. Laat de buis geleidelijk afkoelen en houd het aansluitcompartiment droog.
- Vinschade: verbogen of ontbrekende vinnen verhogen de lokale temperatuur en verminderen de warmteoverdracht. Bescherm de heater tijdens gebruik en onderhoud en verwijder stofafzettingen zonder scherp gereedschap te gebruiken.
Thermische beveiliging is niet optioneel. Een eenvoudige bovenlimietthermostaat of een luchtstroomvergrendeling kunnen de meeste burn-outstoringen voorkomen. Voor aanvullende veiligheidspraktijken raadpleegt u de essentiële veiligheidsregels voor verwarmingsspiralen en hun aansluitingen .
Conclusie
Het kiezen van een luchtvoorverwarmerbuis is een technische beslissing die afhangt van vier cijfers: de temperatuur van de uitlaatlucht, de beschikbare ruimte, de luchtsnelheid en de wattdichtheid. Wanneer ze alle vier bekend zijn, worden het materiaal en de vingeometrie eenvoudig. Wanneer een van deze factoren wordt genegeerd, zal de buis waarschijnlijk vóór de verwachte levensduur defect raken. Bij een industrieel verwarmingssysteem is een ontwerpbeoordeling van een paar uur in de specificatiefase altijd goedkoper dan een uitschakeling veroorzaakt door een te kleine of niet-passende verwarming.
